ＴＷ２００／２２５ロングスイングアームの取り付け方

安全に十分注意して下さい
−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−
作業は整備の資格を持った人、もしくはそういった人の指導の下で行なって下さい。

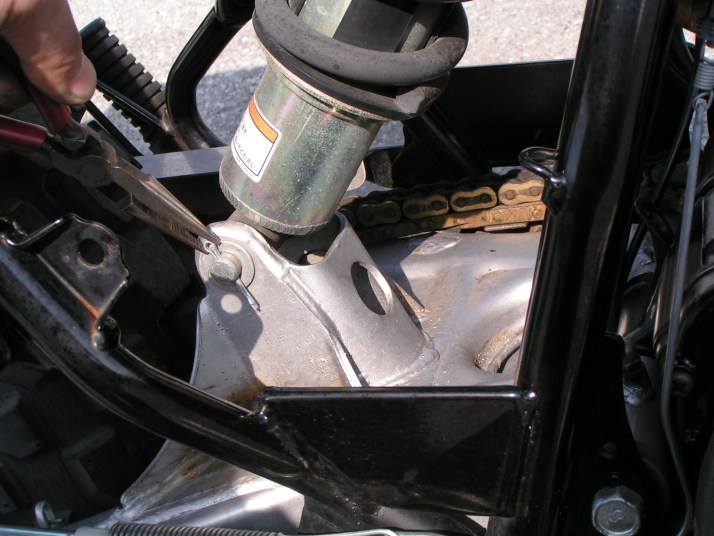

１　用意した工具はプラハン、プライヤー、 ラチェットハンドル、8ミリボックス、17ミリボックス 、19-22メガネ、19-21メガネ、14-17メガネ、 19コンビ、10ミリスパナ2本、ラジオペンチ、 マイナスドライバー、8ミリぐらいのまる棒、グリス ジャッキ、トレイ、です。あと、軍手とウエスを 忘れないで下さい。	２　リヤのシャフトの割りピンを抜きます。リヤダンパー 下のシャフトの割りピンを抜きます。リヤブレーキの アジャスターを取り外します。リヤブレーキの リターンスプリングをとりはずします。
３　リヤシャフトのナットを取り外します。 スイングアームのシャフトのナットを取り外します フロントブレーキを写真の様に固定して下さい。 サイドスタンドを出した状態で写真の様に ジャッキでリヤタイヤを少し浮かしリヤタイヤを 取り外して下さい。この方法は不安定ですので マフラーをはずして箱の様なものに車体を 載せる方法をお勧めします。十分に	４、リヤダンパーの下のシャフトを抜きます。 両サイドのダストシールは使用しますので 無くさないで下さい。スイングアーム内側の ダストシールをマイナスドライバーで取り外して下さい。 チェーンスライダーを取り外して下さい。 写真のパーツは使用しますので無くさないで下さい。
５，ノーマルスイングアーム内側から外した ダストシールをロンスイに同じ様に入れて下さい 。カラーにグリスを十分塗って長さに注意して ロンスイに入れて下さい。きつい場合は軽く プラハン等でたたいてください。写真の様に チェーンスライダーと外側のダストシール２枚を 取り付けてください。	６．カラーの出かたを調整しながらロンスイを フレームとエンジンの間にセットして下さい。 ピポットシャフトを車体右からいれてください、 締め付けトルクは8kg-mです。写真では チェーンスライダーが取り付いていませんが、 これはこれは間違いです。
７．写真の様にリヤダンパーにダストシールを 付け、シャフトをロンスイの取り付け穴に 入れてください。上下の取り付け穴で車高が 変わります。	８．付属の割りピンをワッシャーを入れてから 写真の様に取り付けて下さい。ラジオペンチで 抜けないように割れている方を左右に 広げてください。
9.ノーマルと同じ様にリヤホイルを取り付けます。 この時にチェーンを取り付けます。チェーンの 駒数は200mmロングで150リンク、 150mmロングで140リングです。 チェーンサイズは428ですが、なるべく高い グレードのものをお奨めします。	10.写真の様にリターンスプリングをフックに ひっかけてください。ブレーキロットに付属の M6ナットをねじ入れて、その後付属の延長ロッドを 止まるまでねじ入れてください。その上で 10mmスパナで締めロックします。 ブレーキアジャスターを取り付け遊びを調整します

11.チェーン調整後（たわみ量）30mm-40mm アスクルナットを締めます。その後付属の 割りピンをシャフトに入れ抜けないように 折り曲げます。締め付けトルクは9kg-mです。	12.取り付け後の走行時には特に ブレーキ回りのネジの緩み等に注意して 安全運転を行ってください。
